Wysokotemperaturowy czujnik temperatury

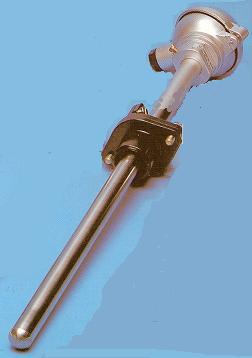

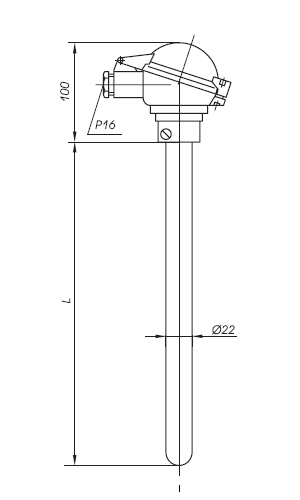

Wysokotemperaturowy czujnik temperaturytypu TTKU1, TTJU1, TTKK1, TTJK1

Czujniki temperatury przeznaczone do stosowania głównie w piecach i zbiornikach do pomiaru temperatury gazów i cieczy w zakresie od -200 do +1100°C w zależności od zastosowanego materiału osłony i czujnika pomiarowego( termopara J, termopara K). Czujnik prosty, w gnieździe pomiarowym mocowany przy pomocy uchwytów UG1-22 lub UZ-22.Ze względu na masywną konstrukcję czujnik przeznaczony jest do ośrodków , w których występują powolne zmiany temperatury. Stopień ochrony głowicy IP 54.Czujnik termoparowy może być wyposażony w przetwornik temperatury..


Dane techniczne

Dane techniczne
Element pomiarowy/ zakres pomiaru termopara NiCr-NiAl typ K / -200...+1100°C
termopara Fe-CuNi typ J / -200...+600°C
Typ głowicyDA
Rodzaj spoiny odizolowana
Przyłącze mocowanie za pomocą uchwytu UZ22 lub UG22
Dopuszczalne wibracje 5...80Hz, do 2g

Czujnik typuTTSC2, TTRC2, TTBC2, TTKC2

Czujnik prosty w osłonie ceramicznej, przeznaczony jest do pomiaru temperatury głównie w piecach do obróbki termicznej, w kotłowniach, cegielniach itp. Maksymalna temperatura stosowania do +1600°C ( termoelement typu B). Czujnik w gnieździe pomiarowym może być mocowany za pomocą przesuwnych uchwytów UZ11 lub UZ21. Stopień ochrony głowicy IP 54.Czujnik może być wyposażony w przetwornik temperatury.


Dane techniczne
Element pomiarowy/ zakres pomiaru (TTSC2 termopara typ S-PtRh10-Pt) 0...+1300°C
(TTRC2 termopara typ S-PtRh13-Pt) 0...+1300°C
(TTBC2 termopara typ B-PtRh30-PtRh6) 600...+1600°C
(TTKC2 termopara typ K NiCr-NiAl) klasa 2 -40...+1200°C
(TTKC2 termopara typ K NiCr-NiAl) klasa 1 -40...+1000°C
Wkład pomiarowy S(PtRh10-Pt):0,35 lub 0,5mm
R(PtRh13-Pt):0,35 lub 0,5mm
B(PtRh30-PtRh6):0,5mm
K(NiCr-NiAl):2,0mm
Materiał osłony zewnętrznej S(PtRh10-Pt) mulitowy 610 lub wysokoglinowy 799
B(PtRh13-Pt) mulitowy 610 lub wysokoglinowy 799
B(PtRh30-PtRh6) wysokoglinowy 799
K(NiCr-NiAl) mulitowy 610
Dopuszczalne wibracje: 5 ... 80Hz, do 2g
