Przetworniki różnicy niskich ciśnień

przetwornik niskich ciśnień

Model Przetwornik różnicy niskich ciśnień typ PU/PI/PIZ
W przetwornikach ciśnienia z serii PU/PI zastosowano elektro-pneumatyczny czujnik przeznaczony do pomiaru ciśnienia, podciśnienia i różnicy ciśnień. Zastosowanie: w wentylacji i systemach klimatyzacyjnych, przy pomiarach poziomu, nadzorowaniu filtrów itp. Możliwe jest wykonanie jako manowakuometr.

Przetwornik różnicy niskich ciśnień Halstrup typ:
PU - sygnał wyjściowy 0...10V (opcja: ±5V lub ±10V)
PI - 0...20mA ,4...20mA (czteroprzewodowa)
PIZ - sygnał wyjściowy 4...20mA dwuprzewodowe

Zakresy pomiarowe 0...50, 100, 250, 500Pa
0...1, 2.5, 5, 10, 20, 50, 100kPa i inne
Liniowość ±1% (standard)
±0.5% (opcja dla zakresów >=250Pa)
±0.2% (opcja dla zakresów >=250Pa)
Histereza <0.1%
Stała czasowa 20ms (opcja: 1, 2 lub 5s)
Wyjście analogowe PU: 0...10V (opcja: ±5V lub ±10V)
PI: 0...20mA ,4...20mA (czteroprzewodowa)
PIZ: 4...20mA dwuprzewodowe
Współczynnik temperaturowy 0.04%/K (w zakresie +10...+50°C)
Dryft zera 0.04%/K (w zakresie +10...+50°C) 0.5%/rok
Zasilanie PU i PI: 24VDC odfiltrowane
(opcja: 24, 115 lub 230VAC)
PIZ: 10...32VDC stabilizowane
Temperatura pracy 0...+60°C
Mierzone medium powietrze i nieagresywne gazy
Obudowa tworzywo ABS, IP54, wymiary:
80 x 120 x 73 lub 120 x 122 x 75mm,
opcjonalny wyświetlacz LCD

Model Przetwornik różnicy niskich ciśnień typ P92
Przetwornik P92 dzięki zaprogramowanej charakterystyce pierwiastkowej umożliwiają generowania na wyjściu sygnału proporcjonalnego do prędkości lub strumienia objętościowego, przy współpracy z rurką spiętrzającą lub innym czujnikiem przepływu.Ten przetwornik różnicy ciśnień posiada wysoką odporność na przeciążenie - przy zakresach poniżej 2.5kPa wynosi 200x zakres, a przy wyższych wynosi 600kPa.

Przetwornik różnicy niskich ciśnień Halstrup:
typ P92



Zakresy pomiarowe 0...10, 25, 50, 100, 250, 500Pa
0...1, 2.5, 5, 10, 20, 50, 100kPa, i inne
Liniowość 4% (zakres 0...10Pa),
2% (zakresy ł50Pa),
1% (zakresy <250Pa),
0.5% (zakresy ł250Pa),
opcja 0.2% (zakresy ł250Pa)
Histereza <0.1%
Stała czasowa 0.02s od 250Pa,
0.05s poniżej 250Pa
1, 2.5, 5, 10, 20, 30, 40s (przełączalna)
Nadzakresowość -5%...110% (charakterystyka liniowa)
3%...110% (charakterystyka pierwiastk.)
poziom odcięcia charakt. pierwiastk. 3%
Przeciążalność 200x (zakresy <2.5kPa),
600kPa (zakresy ł2.5kPa)
Stała czasowa 0.02s od 250Pa,
0.05s poniżej 250Pa
1, 2.5, 5, 10, 20, 30, 40s (przełączalna)
Współczynnik temperaturowy 0,03%/°C (w zakresie +10...+50°C)
Wyjście analogowe 0...10V/4...20mA (standard)
0...10V/0...20mA (opcja)
Mierzone medium
 powietrze i nieagresywne gazy (0...60°C)
Zasilanie
 230VAC (standard), 115VAC, 24VDC
Obudowa tworzywo ABS, IP54,
opcjonalny wyświetlacz LCD

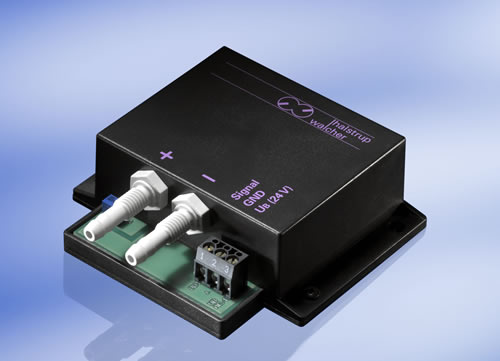

Model Przetwornik różnicy niskich ciśnień typ PS18

Przetwornik różnicy niskich ciśnień typ:
PS18

Przetworniki znajdują zastosowanie w systemach sterowania, kontroli w urzązdeniach klimatyzacyjnych i wentylacyjnych.

Zakresy pomiarowe 0...250, 500Pa
0...1, 2.5, 5, 10, 20, 50, 100kPa
Liniowość ±2,5%
Histereza <0.1%
Stała czasowa 20ms
Wyjście analogowe 0...10V
(opcja: 0...20mA ,4...20mA (czteroprzewodowa)
Dopuszczalne przeciążenie 10 x zakres (poniżej 20kPa)
2 x zakres (zakresy powyżej 20kPa)
Zasilanie 24VDC nieizolowane od układu
Temperatura pracy 0...+60°C
Mierzone medium powietrze i nieagresywne gazy
Obudowa tworzywo ABS, IP20, wymiary:
90 x 88 x 33 mm,

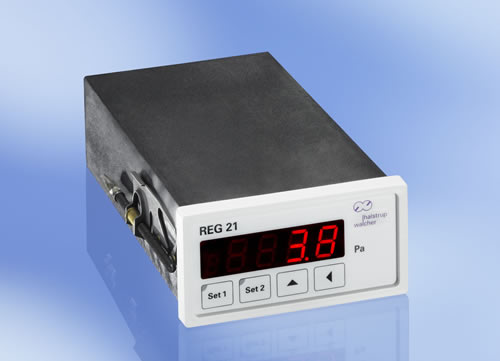

Model Tablicowy mikromanometr REG21

Tablicowy mikromanometr Halstrup typ:
REG21 z odczytem mierzonej wartości, oraz progami alarmowymi

 Przyrząd tablicowy.

Zakresy pomiarowe 0...50, 100, 250, 500Pa,
1, 2.5, 5, 10, 20, 50, 100kPa
dostępne także inne zakresy i jednostki
Liniowość ±1% (standard),
±0.5% (opcja dla zakresów ł250Pa)
Dopuszczalne przeciążenie 200 x zakres (zakresy <2.5kPa)
600kPa (zakresy ł2.5kPa)
Stała czasowa 20ms (opcja: 1, 2 lub 5s)
Wyjście analogowe 0...10V (opcja: ±5V lub 0/4...20mA)
Wyświetlacz 4 cyfry, LED 14mm
Wyjścia alarmowe 2 przekaźniki 6A/230VAC, bezpotencjałowe,
lub 2 x open collector 200mA/50VDC, bezpotencjałowe z optoizolacją
Zasilanie 230VAC (opcja: 24VAC lub 24VDC)
Temperatura pracy 0...+60°C
Mierzone medium
(dokładność)		 powietrze i nieagresywne gazy
Obudowa montaż tablicowy 96 x 48 x 175mm

Model Przetwornik różnicy niskich ciśnień typ PU/PI/PIZ

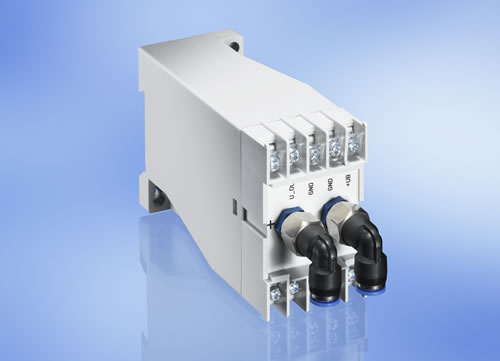

Przetwornik różnicy niskich ciśnień typ:
PS11/PK11

 PS11/PK11 Halstrup - Przetwornik różnicy niskich ciśnień do montażu na szynę.

Zakresy pomiarowe 0...300 / 500Pa
0...1, 2.5, 5, 10, 20, 50, 100, 200kPa i inne
Liniowość ±1% (standard)
±0.5% (opcja dla zakresów >=250Pa)
±0.2% (opcja dla zakresów >=250Pa)
Histereza <0.1%
Stała czasowa 20ms
Wyjście analogowe 0...10V, 0...20mA, 4...20mA
(wybrać przy zamówieniu)
Dryft zera 0.1%/K (w zakresie +10...+50°C)
Zasilanie 24VDC, 24VAC (bez galwanicznej separacji pomiędzy wyjściem a zasilaniem)
Zakres temperatur pracy +10...+60°C
Przyłącze ciśnieniowe szybkozłączka Festo dla przewodów PVC fi=6mm
Wyjście przekaźnikowe 1 przekaźnik [230VAC (50/60Hz) 6A] (tylko PK11):
Model BA1000/ AD1000 Przetworniki ciśnienia barometrycznego oraz ciśnienia absolutnego
Przetworniki tej serii służą do pomiaru ciśnienia barometrycznego (typ BA1000) oraz ciśnienia absolutnego (typ AD1000)

AD1000 Halstrup - przetwornik ciśnienia absolutnego
BA1000 Halstrup - przetwornik ciśnienia barometrycznego



Zakres pomiarowy AD1000 80...120, 90...110, 100 ...0, 0...50, 0...120kPa
Zakres pomiarowy BA1000 80...120, 90...110, 95 ...105, 85...115kPa
Liniowość ±1%
Dopuszczalne przeciążenie +50%
Wyjście analogowe 0...10V (opcja: 0...20mA ,4...20mA)
Zasilanie 24VDC
(opcja: 24, 115 lub 230VAC)
Zakres temperatur pracy 0...+60°C
Mierzone medium powietrze i nieagresywne gazy
Obudowa tworzywo ABS, IP54, wymiary:
80 x 120 x 73 lub 120 x 122 x 75mm,
opcjonalny wyświetlacz LCD
